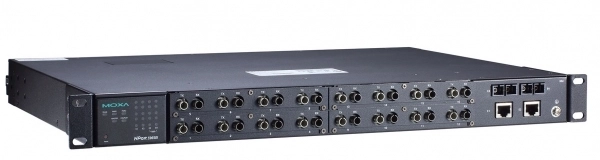

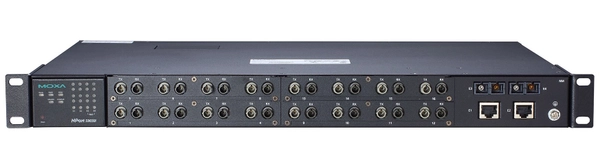

NPort S9650I-16-2HV-SSC-T

Спецификация

Порты ввода-вывода
Всего последовательных портов	16
Количество разъемов RS-232/422/485	16
Скорость RS-232/422/485 (максимум)	921600 Бит/с
Гальваническая развязка по RS-232/422/485	2000 В
Тип коннектора	16xDB9M
Сетевые порты
Количество Ethernet-разъемов	4
Количество 10/100 Mb Ethernet	4
Тип коннектора 10/100 Mb Ethernet	2xSC, 2xRJ-45, Одномодовый
Поддерживаемые протоколы
Стандартные протоколы	IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, RARP, RMON, Telnet, TFTP, ICMP, TCP, UDP, DNS, ARP, LACP
Версия IP-протокола	IPv4
Полевые протоколы
Протокол Modbus TCP	Да
Протокол Modbus RTU	Да
Протокол Modbus ASCII	Да
Протокол DNP3 serial	Master, Slave
Протокол DNP3 Ethernet	Server, Client
Цифровой вывод
Количество каналов DO	1
Тип DO	Сигнальное реле
Максимальный коммутируемый ток для реле с контактами (А)	1А при 24В DC
Отвод тепла
Тип	Пассивный
Электропитание
Требования по напряжению DC	88~300 В
Требования по напряжению AC	85~264 В
Входная защита питания	От превышения напряжения, От смены полярности
Операционная система
Поддержка ОС	Android, Linux kernel 2.6, Windows CE 5.0, Windows CE 6.0, Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows XP, Windows XP Embedded, Windows 7, Windows 8, Linux kernel 2.4, Linux kernel 3.x, Windows 95, Windows 98, Windows ME, Windows NT, Windows 2000, Windows Vista, Windows 8.1, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X, Windows 10
Требования к условиям использования
Требования к температуре при работе	-40~85 °С
Требования к влажности	5~95 %
Время наработки на отказ	165308 ч
Требования к условиям хранения
Требования к температуре хранения	-40~85 °С
Реализация корпуса
Внешний вид и материал	Металл
Монтаж	В стойку 19''
Высота	1 U
Размеры
Ширина	457 мм
Высота	32 мм
Глубина	330 мм
Сертификация и поддерживаемые стандарты
Стандарты по вибрации и ударам	МЭК 60068-2-6, МЭК 60068-2-27, МЭК 60068-2-64
Стандарты безопасности	UL 61010-2-201, EN 61010-2-201
Стандарты ЭМС	МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11, EN 61000-6-2, EN 61000-6-4
Стандарты по электромагнитным помехам	FCC Part 15 Subpart B Class A, CISPR 22 Class
Стандарты для электронергетике	МЭК 61850-3, IEEE 1613

Файлы и документы

Руководство пользователя NPort_S9000

Краткое руководство по установке NPort S9000

Спецификация NPort_S9650I

Модификации

Часто задаваемые вопросы / FAQ

Сколько одновременных подключений поддерживает NPort?

NPort серии 5000 поддерживает до 4-ех одновременных подключений.
Серии NPort 5000A (Advanced), NPort 6000 и выше поддерживают до 8-ми одновременных подключений.
