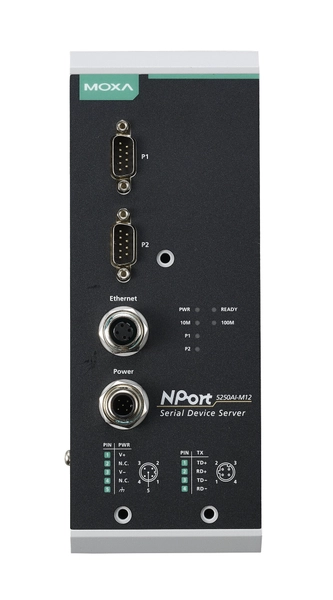

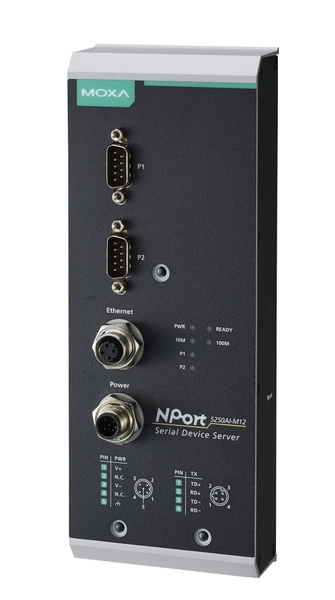

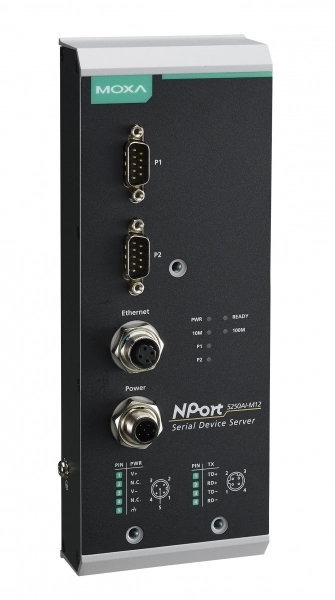

NPort 5250Ai-M12-T

Если необходимо, чтобы NPort был доступен по публичному IP-адресу в режиме RealCOM, находясь при этом за NAT/Firewall, необходимо настроить функцию проброса портов на маршрутизаторе. Большинство маршрутизаторов поддерживают данную функцию.

В таблицах перечислены наиболее распространенные порты, необходимые для выполнения различных функций на серверах последовательных интерфейсов NPort.

Интерфейс RS-232 обеспечивает обмен информацией между двумя устройствами на расстоянии до 15 метров. Для преодоления это ограничения компания МОХА предлагает два решения: преобразователи RS-232/422/485 в Ethernet или преобразователи RS-232 в RS-422/485.

Для обновления прошивки NPort запустите утилиту NPort Administrator.

Щелкните правой кнопкой мыши на NPort и выберите функцию Upgrade Firmware для запуска обновления прошивки.

Преобразователи NPort серии 5100A являются улучшенной версией предыдущей модели NPort 5100 и обладают рядом значительных преимуществ.

1. В режиме Pair Connection передаются все сигналы.
2. В режиме TCP Server/Client только Rx, Tx.
3. Если служебные сигналы не используются – разницы нет.

Руководство предназначено для работы NPort в локальной сети. Убедитесь, что ПК и NPort находятся в одной подсети.

Если NPort имеет больше одного COM-порта, возможно организовать резервирование линии Ethernet через сеть сотовой связи с использованием шлюза OnCell. OnCell подключается к одному из COM-портов.

Функция COM Grouping позволяет работать с несколькими устройствам NPort через один виртуальный COM-порт компьютера.

Количество COM-портов зависит от того, какой драйвер используется.

Если у вас есть NPort с двумя или более портами, то вы можете при необходимости переслать данные, приходящие на один из его COM-портов, в другой COM-порт.

Для этого необходимо выбрать режим работы портов TCP Server и TCP Client.

Для сброса пароля и возврата к заводским настройкам NPort нажмите и удерживайте кнопку Reset в течение 5 секунд. Иного способа восстановить забытый пароль NPort не существует.

Стандартный пароль NPort по умолчанию: moxa
(Раньше был пустым).

NPort серии 5000 поддерживает до 4-ех одновременных подключений.
Серии NPort 5000A (Advanced), NPort 6000 и выше поддерживают до 8-ми одновременных подключений.

Чтобы проверить настройки сетевого окружения и настройки NPort, выполните следующие действия.

1. Найдите распиновку на подключаемое устройство и на NPort. MOXA придерживается стандартов и определяет сигнал B как положительный, а сигнал A как отрицательный. Во всех устройствах MOXA с разъемом DB9 сигнал B выведен на PIN3, сигнал A на PIN4.

Разница между буфером последовательного порта и журналом последовательных данных показана в таблице.

По стандарту RS-232 напряжение сигналов может находиться в пределах от -25 В до +25 В.
Чтобы соответствовать стандарту RS-232, NPort обеспечивает сигнал в диапазоне от -6 В до +6 В.

Это особенность работы NPort Administrator.

NPort позволяет настраивать каждый СОМ-порт индивидуально, поэтому можно, например, настроить 1 порт RS-485 от NPort 5130 на работу с одним из портов RS-232/422/485 в NPort 5650, причем можно RS-232 настроить на RS-485 или RS-422. Поддерживаются режимы подключения Pair Connection, TCP Client, TCP Server и UDP.

Точную цифру назвать сложно, т.к. помимо самих данных в пакеты Ethernet включается дополнительная информация. Поэтому для простоты расчетов можно считать, что передаваемый трафик в 2 раза больше чем трафик по последовательному интерфейсу. Например, вы передаете 1000 бит данных в секунду на какой-то скорости по СОМ порту, значит трафик в Ethernet будет около 1000*2 = 2000 бит/с.

Правильное заземление устройства позволяет снизить электромагнитные помехи и защититься от неправильной работы или выхода из строя самого NPort.

Устройства с питанием от порта RS-232 компьютера получают питание по линиям Tx, RTS и DTR. В общем случае длина кабеля не должна превышать 15 метров на скорости 9600bps.При использовании кабеля большей длины передаваемой мощности может не хватить для питания устройства.

В устройствах MOXA используется стандартная распайка интерфейса RS-232 для разъема DB9 Male.

В устройствах MOXA используется стандартная распайка интерфейса RS-485 для разъема DB9 Male.

Серийный номер — ряд символов, расположенный после слов «Production S/N:»

1. Для увеличения показателя надежности и продления срока службы источника питания, мы предлагаем использовать блок питания с 30% запасом по мощности. Например, если устройство потребляем 100 Вт, то лучше выбрать блок питания на 130 Вт или больше.

MTBF (среднее время между отказами) является индикатором надежности.
Для расчета значения MTBF MOXA использует стандарт Telcordia (ранее известный как Bellcore).

Значения MTBF можно посмотреть в карточке товара на нашем сайте или в спецификации на оборудование.

Вы также можете получить официальный отчет MTBF, направив обращение на нашу почту russia@moxa.pro

Буква «I» в конце названия модели обозначает наличие гальванической изоляции СОМ порта.
