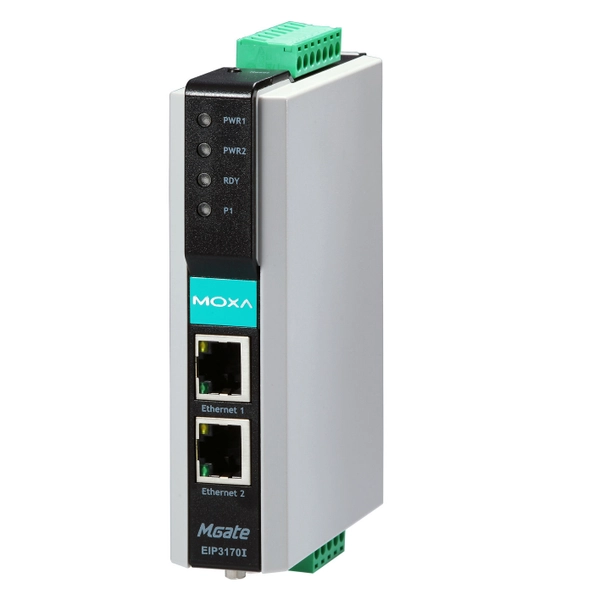

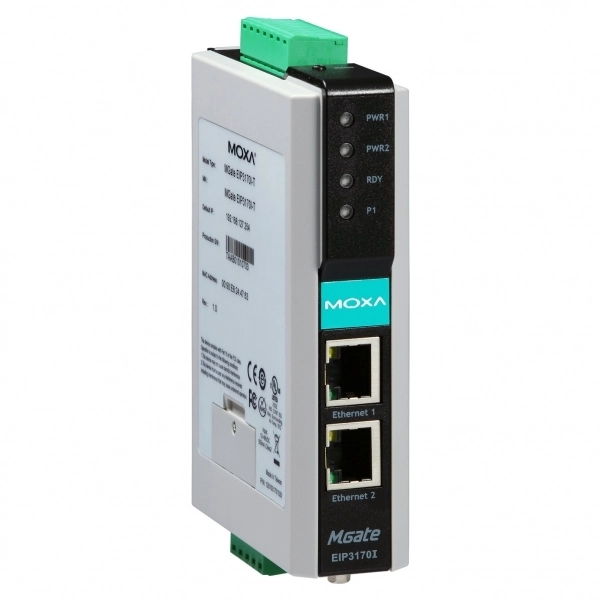

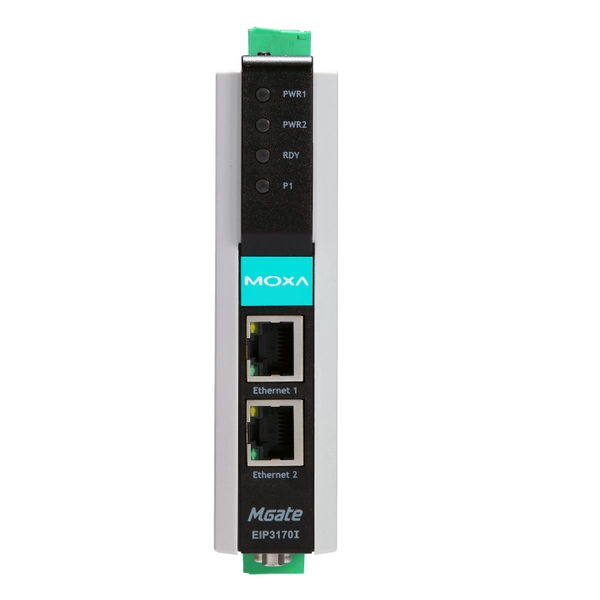

MGate EIP3170I-T: DF1 Master в EtherNet/IP Slave

Name: MGate EIP3170I-T
Brand: MOXA
SKU: 05459300
Price: 42599.66 RUB
Availability: InStock

Спецификация

Порты ввода-вывода
Всего последовательных портов	1
Количество разъемов RS-232/422	1
Скорость RS-232/422 (максимум)	921600 Бит/с
Гальваническая развязка по RS-232/422	2000 В
Тип коннектора	1xDB9M, Клеммная колодка
Сетевые порты
Количество Ethernet-разъемов	2
Количество 10/100 Mb Ethernet	2
Поддерживаемые протоколы
Стандартные протоколы	EtherNet/IP
Полевые протоколы
Протокол EtherNet/IP	Adapter (Slave)
Количество портов DF1	1
Цифровой вывод
Количество каналов DO	1
Тип DO	Сигнальное реле
Отвод тепла
Тип	Пассивный
Способы оповещения и настройки
Индикация	Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 1, Индикатор питания 2
Функциональные кнопки	1 кнопка сброса
Метод настройки	Telnet
Электропитание
Требования по напряжению DC	12~48 В
Потребляемый ток	0.555 А
Требования по напряжению DC резервного входа	12~48 В
Потребляемый ток	0.555 А
Требования к условиям использования
Требования к температуре при работе	-40~75 °С
Требования к влажности	5~95 %
Время наработки на отказ	210794
Требования к условиям хранения
Требования к температуре хранения	-40~85 °С
Реализация корпуса
Внешний вид и материал	Пластик
Монтаж	На стену, На DIN-рейку
Размеры
Ширина	29 мм
Высота	89.2 мм
Глубина	118.5 мм
Сертификация и поддерживаемые стандарты
Наличие сертификатов	CE, FCC
Стандарты по вибрации и ударам	МЭК 60068-2-6, МЭК 60068-2-27
Стандарт по свободному падению	МЭК 60068-2-32
Стандарты безопасности	UL 508, EN 60950-1
Стандарты ЭМС	EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11
Стандарты по электромагнитным помехам	EN 55022 Class A, FCC Part 15 Subpart B Class A
Стандарты по суровым условиям	ATEX Zone 2 Ex nC IIC, UL/cUL Class I Division 2 Groups A/B/C/D

Файлы и документы

Datasheet MGate EIP3000

Руководство пользователя MGate EIP3000

Модификации

Часто задаваемые вопросы / FAQ

Распиновка интерфейса RS-232 в устройствах NPort, UPort, MGate

В устройствах MOXA используется стандартная распайка интерфейса RS-232 для разъема DB9 Male.

Подробнее

Распиновка интерфейса RS-485 в устройствах NPort, UPort, MGate

В устройствах MOXA используется стандартная распайка интерфейса RS-485 для разъема DB9 Male.

Подробнее

Как узнать серийный номер MOXA (S/N, Serial Number)

Серийный номер — ряд символов, расположенный после слов «Production S/N:»

Подробнее

Какой порт необходимо открыть, чтобы получить удаленный доступ к шлюзу MGate?

Если необходимо, чтобы MGate был доступен по публичному IP-адресу, находясь при этом за NAT/Firewall, необходимо настроить функцию проброса портов на маршрутизаторе. Большинство маршрутизаторов поддерживают данную функцию.

В таблицах перечислены наиболее распространенные порты, необходимые для выполнения различных функций на шлюзах MGate.

Подробнее
