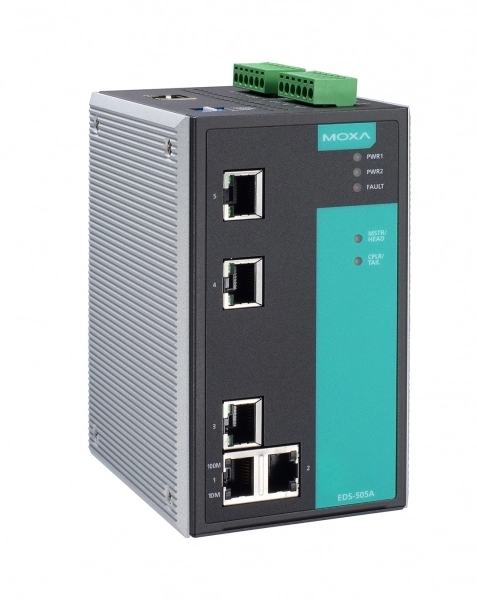

EDS-505A: Коммутаторы MOXA

Спецификация

Сетевые порты
Количество Ethernet-разъемов	5
Количество 10/100 Mb Ethernet	5
Тип коннектора 10/100 Mb Ethernet	5xRJ-45
Реализация Ethernet	10BASE-T, 100BASE-TX
Поддерживаемые протоколы
Управляемый	Да, Layer 2
Стандартные протоколы	IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, EtherNet/IP, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, HTTPS, LLDP, RARP, RMON, SSH, Syslog, Telnet, TFTP, RADIUS, TACACS+, VLAN, STP/RSTP, Modbus TCP, SSL, MSTP, Turbo Ring, Turbo Chain
Поддержка стандартов IEEE 802.x	IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control
Версия IP-протокола	IPv4, IPv6
Производительность коммутатора
Размер буфера пакетов	1 МБит
Размер таблицы MAC адресов	8000
Очередей приоритетов на порт	4
Макс. кол-во VLAN	64
Диапазон VLAN ID	1~4094
Количество IGMP групп	256
Технологии и функции
Поддерживаемые функции	Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга
Полевые протоколы
Протокол EtherNet/IP	Да
Протокол Modbus TCP	Да
Цифровой ввод
Количество каналов DI	2
Цифровой вывод
Количество каналов DO	2
Тип DO	Сигнальное реле
Максимальный коммутируемый ток для реле с контактами (А)	1А при 24В DC
Отвод тепла
Тип	Пассивный
Способы оповещения и настройки
Индикация	Индикатор сбоя, Индикатор "Мастер/Головной", Индикатор "Участник цепи/Хвост", Индикатор скорости 10/100 Мбит, Индикатор питания 1, Индикатор питания 2
Метод настройки	Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig
Порты и кабели в комплекте
Тип коннектора	Консольный порт RS-232 (RJ-45)
Электропитание
Требования по напряжению DC	9.6~60 В
Мощность потребления	5 Вт
Потребляемый ток	0.21 А
Требования по напряжению DC резервного входа	9.6~60 В
Мощность потребления резервного входа	5 Вт
Потребляемый ток	0.21 А
Входная защита питания	Предохранитель, От смены полярности
Требования к условиям использования
Требования к температуре при работе	-10~60 °С
Требования к влажности	5~95 %
Время наработки на отказ	1090077
Требования к условиям хранения
Требования к температуре хранения	-40~85 °С
Реализация корпуса
Внешний вид и материал	Металл
Монтаж	На стену, На DIN-рейку
IP-защита изделия	IP30
Размеры
Ширина	80.2 мм
Высота	135 мм
Глубина	105 мм
Сертификация и поддерживаемые стандарты
Стандарты по вибрации и ударам	МЭК 60068-2-6, МЭК 60068-2-27
Стандарт по свободному падению	МЭК 60068-2-32
Стандарты безопасности	UL 60950-1, UL 508, EN 60950-1, CSA C22.2 No. 60950-1
Стандарты ЭМС	МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
Стандарты по электромагнитным помехам	FCC Part 15 Subpart B Class A, CISPR 32
Стандарты по суровым условиям	UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по применению на море	DNV, GL

Файлы и документы

Datasheet EDS-505A

Руководство пользователя управляемых коммутаторов MOXA (рус.)

Руководство по использованию командной строки CLI (FW 4.x)

Руководство по созданию резервированных сетей Turbo Ring / Turbo Chain

Опрос коммутатора по промышленным протоколам передачи данных

Руководство по аппаратной части EDS-505A EDS-508A

Руководство пользователя управляемых коммутаторов MOXA (англ.)

Модификации

Часто задаваемые вопросы / FAQ

В чем отличие коммутаторов EDS-400A и EDS-500A серий?

Управляемые коммутаторы серии EDS-400A являются базовой серией коммутаторов.

Серии EDS-500A дополнительно поддерживает функции LACP Port Trunking, 802.1X, IEEE 1588 PTP V1, имеет второй релейный выход и 2 цифровых входа.

Подробнее

Как обновить прошивку на коммутаторе MOXA через консольный порт?

В данной статье показан процесс обновления прошивки через консольный порт коммутатора EDS при помощи программы PComm Terminal Emulator.

Подробнее

Может ли коммутатор MOXA быть DHCP-сервером (раздавать IP-адреса)?

Все управляемые коммутаторы Moxa поддерживают протоколы DHCP/BootP и RARP для автоматической настройки IP-адресов подключенных устройств.

Есть два режима работы: Автоматическое назначение IP-адреса и DHCP Relay Agent.

Подробнее
