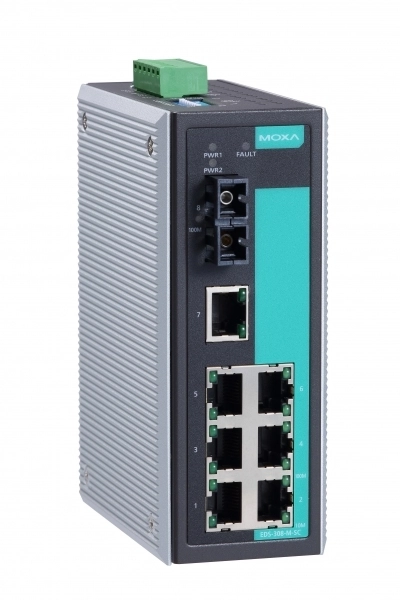

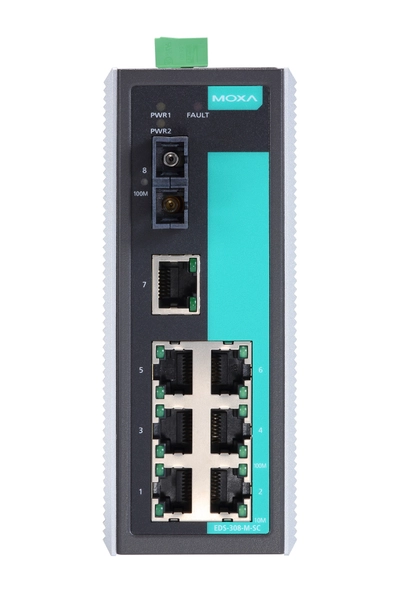

EDS-308-S-SC

Спецификация

Сетевые порты
Количество Ethernet-разъемов	8
Количество 10/100 Mb Ethernet	8
Тип коннектора 10/100 Mb Ethernet	1xSC, 7xRJ-45, Одномодовый
Реализация Ethernet	10BASE-T, 100BASE-FX, 100BASE-TX
Поддерживаемые протоколы
Управляемый	Нет, Layer 2
Поддержка стандартов IEEE 802.x	IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control
Производительность коммутатора
Размер буфера пакетов	768 кБит
Размер таблицы MAC адресов	2000
Технологии и функции
Поддерживаемые функции	Защита от широковещательного шторма, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту
Цифровой вывод
Количество каналов DO	1
Тип DO	Сигнальное реле
Максимальный коммутируемый ток для реле с контактами (А)	1А при 24В DC
Отвод тепла
Тип	Пассивный
Способы оповещения и настройки
Индикация	Индикатор сбоя, Индикатор скорости 10/100 Мбит, Индикатор питания 1, Индикатор питания 2
Электропитание
Требования по напряжению DC	9.6~60 В
Мощность потребления	2.88 Вт
Потребляемый ток	0.12 А
Требования по напряжению DC резервного входа	9.6~60 В
Мощность потребления резервного входа	2.88 Вт
Потребляемый ток	0.12 А
Входная защита питания	Предохранитель, От смены полярности
Требования к условиям использования
Требования к температуре при работе	0~60 °С
Требования к влажности	5~95 %
Время наработки на отказ	255000
Требования к условиям хранения
Требования к температуре хранения	-40~85 °С
Реализация корпуса
Внешний вид и материал	Металл
Монтаж	На стену, На DIN-рейку
IP-защита изделия	IP30
Размеры
Ширина	53.6 мм
Высота	135 мм
Глубина	105 мм
Сертификация и поддерживаемые стандарты
Стандарты по вибрации и ударам	МЭК 60068-2-6, МЭК 60068-2-27
Стандарт по свободному падению	МЭК 60068-2-32
Стандарты безопасности	UL 60950-1, UL 508, EN 60950-1
Стандарты ЭМС	МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
Стандарты по электромагнитным помехам	FCC Part 15 Subpart B Class A, CISPR 32
Стандарты по суровым условиям	UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по применению на море	МЭК 60945 4th

Файлы и документы

Руководство по аппаратной части EDS-308 EDS-309

Datasheet EDS-308

Модификации

Часто задаваемые вопросы / FAQ

Логика работы реле у коммутаторов серии EDS-305, EDS-308

1) При подключении PWR1 реле разомкнуто, FAULT не горит
2) При подключении PWR1 и PWR2 реле замкнуто, при отключении одного из источников питания реле размыкается, FAULT не горит.
3) Если подключено PWR1 и PWR2 и включены DIP-переключатели, то при пропадании линка реле размыкается, горит FAULT
4) Если подключено PWR1 и включены DIP-переключатели, то при пропадании линка реле разомкнуто, горит FAULT
